WEM3050T 数据手册

1 主要特点

专为三相四线 WYE/星形系统设计

内置 150A 开口式互感器方案，适用于标准三相监测

通过 Wi-Fi 网络实现实时能耗监测

一键 Wi-Fi 设置，轻松连接您的 Wi-Fi 网络

企业级性能，适用于家庭、商业、工业及太阳能系统

提供云服务和移动应用程序

支持通过局域网进行本地监测，或将数据上传至指定服务器

2 极 DIN 导轨安装，整齐安装于电表箱内

2 通用规格

规格	说明
标准包装	1. Wi-Fi 电能表 (WEM3050T) x 1 2. 开口式电流互感器 (150A) x 3 3. 2.4G Wi-Fi 天线 x 1
相位	三相（三相四线 WYE/星形系统）
电源	内置通用电源
通信	内置 Wi-Fi
天线	外置 2.4G 天线，SMA 公头
上报间隔	1-5 分钟间隔，通常为 1 分钟
上报内容	有功电能（正向和反向）、有功功率、电压、电流、频率
配置	1. Wi-Fi 接入点和网页设置 SSID 和密码 2. 移动应用程序设置 SSID 和密码
监测场景	1. 在 IAMMETER 云上监测 2. 通过 WLAN 在本地 PC 上监测（HTTP GET 接口） 3. 与第三方服务器集成，如自有服务器、PVoutput 和 HomeAssistant（TCP/SSL 接口）

规格

说明

标准包装

1. Wi-Fi 电能表 (WEM3050T) x 1
2. 开口式电流互感器 (150A) x 3
3. 2.4G Wi-Fi 天线 x 1

相位

三相（三相四线 WYE/星形系统）

电源

内置通用电源

通信

内置 Wi-Fi

天线

外置 2.4G 天线，SMA 公头

上报间隔

1-5 分钟间隔，通常为 1 分钟

上报内容

有功电能（正向和反向）、有功功率、电压、电流、频率

配置

1. Wi-Fi 接入点和网页设置 SSID 和密码
2. 移动应用程序设置 SSID 和密码

监测场景

1. 在 IAMMETER 云上监测
2. 通过 WLAN 在本地 PC 上监测（HTTP GET 接口）
3. 与第三方服务器集成，如自有服务器、PVoutput 和 HomeAssistant（TCP/SSL 接口）

3 电气特性

规格	说明
输入电压	80V～277VAC（相电压），140V～480VAC（线电压）
互感器额定值	150A 开口式互感器 x 3
测量精度	1. 电压：±1.0% 2. 电流：±1.0% 3. 有功功率：±1.0% 4. 有功电能：符合 IEC62053-21 定义的 1 级
典型功耗	≤2W（230VAC 输入）

规格

说明

输入电压

80V～277VAC（相电压），140V～480VAC（线电压）

互感器额定值

150A 开口式互感器 x 3

测量精度

1. 电压：±1.0%
2. 电流：±1.0%
3. 有功功率：±1.0%
4. 有功电能：符合 IEC62053-21 定义的 1 级

典型功耗

≤2W（230VAC 输入）

4 机械特性

规格	说明
重量	0.40Kg
尺寸	90×36.5×58mm（2 个 DIN 极）
互感器孔径	16mm
防护等级	产品正面 IP51
接口	1. 交流输入：UA-火线 A 相，UB-火线 B 相，UC-火线 C 相，UN-零线 2. RS485 接口：A-正极，B-负极 3. 互感器：IA+ 为 A 相正极，IA- 为 A 相负极；IB+ 为 B 相正极，IB- 为 B 相负极；IC+ 为 C 相正极，IC- 为 C 相负极 4. SMA 端口：外置天线接口

规格

说明

重量

0.40Kg

尺寸

90×36.5×58mm（2 个 DIN 极）

互感器孔径

16mm

防护等级

产品正面 IP51

接口

1. 交流输入：UA-火线 A 相，UB-火线 B 相，UC-火线 C 相，UN-零线
2. RS485 接口：A-正极，B-负极
3. 互感器：IA+ 为 A 相正极，IA- 为 A 相负极；IB+ 为 B 相正极，IB- 为 B 相负极；IC+ 为 C 相正极，IC- 为 C 相负极
4. SMA 端口：外置天线接口

规格	说明
工作温度	-20～+60℃
工作湿度	5～95% 非冷凝湿度
海拔	≤2000m

规格

说明

工作温度

-20～+60℃

工作湿度

5～95% 非冷凝湿度

海拔

≤2000m

规格	说明
无线局域网	信道：自动安全：WPA2-PSK
SSID	iMeter_xxxxxxxxx（8 位序列号），无密码
配置页面	URL：http://11.11.11.1 登录用户名：admin 密码：admin

规格

说明

无线局域网

信道：自动
安全：WPA2-PSK

SSID

iMeter_xxxxxxxxx（8 位序列号），无密码

配置页面

URL：http://11.11.11.1
登录用户名：admin
密码：admin

规格	说明
Wi-Fi 模式	支持 WiFi 802.11b/g/n，Wi-Fi 频率 1-13
发射功率	18.5dBm@11b，15.5dBm@11g，14.5dBm@11n
Wi-Fi 频率	2.400 ~ 2.472GHZ
传输速率	最高 3686400bps
最大连接数	8
Wi-Fi 天线	外置，5dBi 增益

规格

说明

Wi-Fi 模式

支持 WiFi 802.11b/g/n，Wi-Fi 频率 1-13

发射功率

18.5dBm@11b，15.5dBm@11g，14.5dBm@11n

Wi-Fi 频率

2.400 ~ 2.472GHZ

传输速率

最高 3686400bps

最大连接数

Wi-Fi 天线

外置，5dBi 增益

指示灯	说明
RUN	上电后常亮，WiFi 模块与电能表通信时闪烁
REV	以下情况时常亮： 1. 任意相的电流方向与互感器底部标示的电流方向相反，或 2. 互感器连接到错误的相位
WIFI	Wi-Fi 模块连接到路由器后常亮

指示灯

说明

RUN

上电后常亮，WiFi 模块与电能表通信时闪烁

REV

以下情况时常亮：
1. 任意相的电流方向与互感器底部标示的电流方向相反，或
2. 互感器连接到错误的相位

WIFI

Wi-Fi 模块连接到路由器后常亮

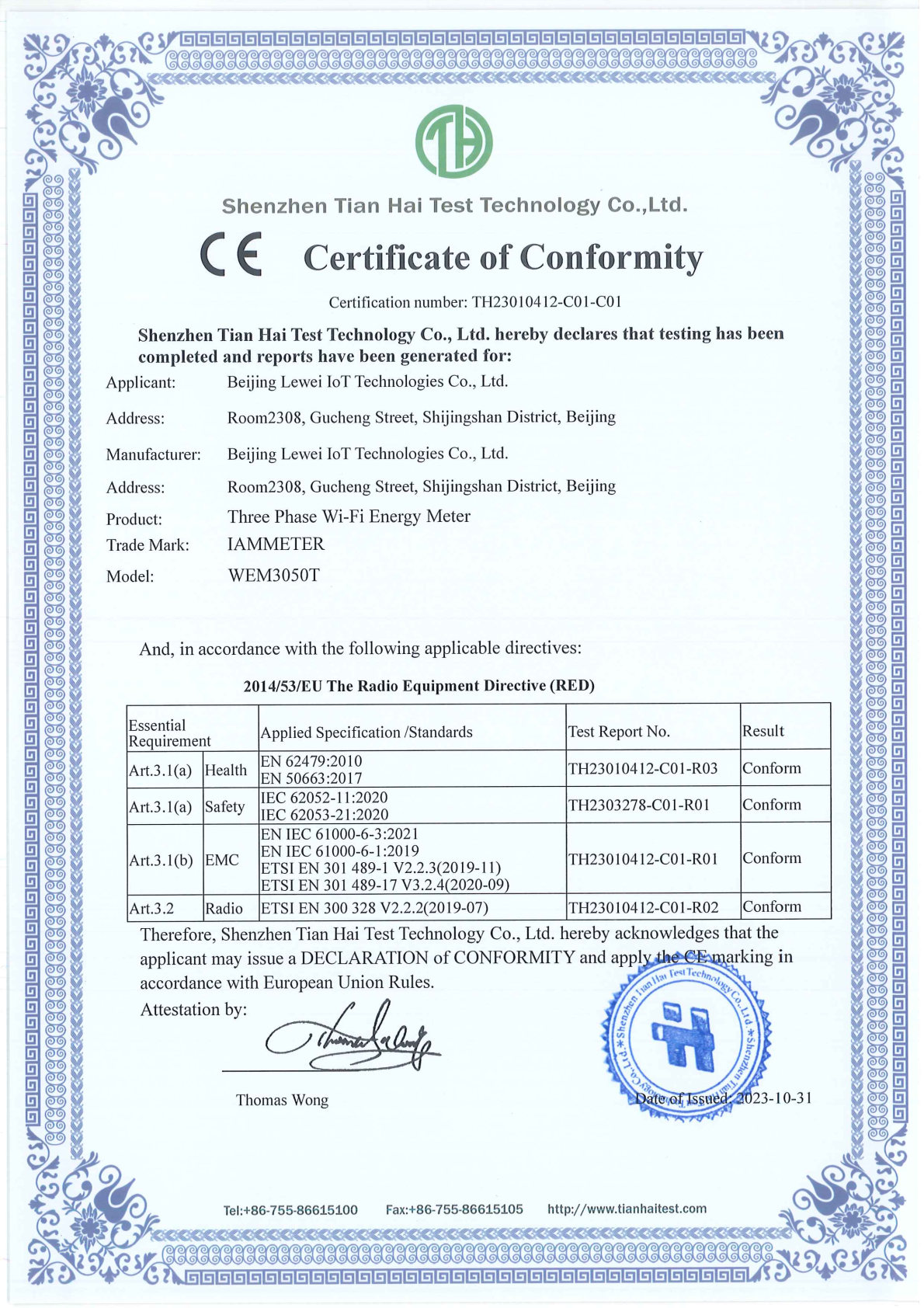

9 合规证书与标准

认证：CE、FCC、RoHS

采用的 CE 标准

基本要求	采用的标准
健康	1. EN 62479:2010 2. EN 50663:2017
安全	1. IEC 62052-11:2020 2. IEC 62053-21:2020
电磁兼容性	1. EN IEC 61000-6-3:2021 2. EN IEC 61000-6-1:2019 3. ETSI EN 301 489-1 V2.2.3(2019-11) 4. ETSI EN 301 489-17 V3.2.4(2020-09)
无线电频谱有效利用	1. ETSI EN 300 328 V2.2.2(2019-07)

基本要求

采用的标准

健康

1. EN 62479:2010
2. EN 50663:2017

安全

1. IEC 62052-11:2020
2. IEC 62053-21:2020

电磁兼容性

1. EN IEC 61000-6-3:2021
2. EN IEC 61000-6-1:2019
3. ETSI EN 301 489-1 V2.2.3(2019-11)
4. ETSI EN 301 489-17 V3.2.4(2020-09)

无线电频谱有效利用

1. ETSI EN 300 328 V2.2.2(2019-07)

采用的 IEC 标准

基本要求	采用的标准	仪表等级
一般要求	IEC62052-11	防护等级 Ⅰ，室内使用
精度要求	IEC62053-21	精度指数等级 Ⅰ
机械要求	IEC62053-21	防护等级 Ⅰ，室内使用

基本要求

采用的标准

仪表等级

一般要求

IEC62052-11

防护等级 Ⅰ，室内使用

精度要求

IEC62053-21

精度指数等级 Ⅰ

机械要求

IEC62053-21

防护等级 Ⅰ，室内使用
